振動臺實驗室簡介





多功能地震模擬振動臺系統于2017年立項建設，2021年建成并投入使用?？梢蚤_展的試驗包括：

（1）土體自由場振動試驗；

（2）邊坡、基坑工程振動穩定性試驗；

（3）砂土地基振動液化試驗；

（4）土體與結構相互作用試驗；

（5）地基與基礎的相互作用試驗；

（6）建筑工程類產品的振動考核性試驗。

技術領先是我們永恒的追求，顧客至上是我們堅守的理念。建研地基公司實驗室將秉承為客戶提供安全可靠、技術先進的服務為宗旨，圓滿的完成客戶委托的試驗！



地  址：北京北三環東路三十號
聯系人：薛麗影
電  話：010-64517311/010-64517744
E-mail：xlydjs@163.com





一、振動臺系統



振動臺參數

臺面尺寸：3m×3m；

振動方向：X,Z二向四自由度；

最大試件質量：10 T；

最大傾覆力矩（OTM）：200kN·m；

最大偏心力矩（OCL）：100kN·m；

最大位移：水平向X向±200mm，豎向Z向±150mm；

臺面滿載最大加速度：水平向X向±1.2g，豎向Z向±1.0g；

臺面正弦連續運動最大速度：水平X向±0.75m/s，豎向Z向±0.66m/s；

工作頻率范圍：0.1~70Hz；









實驗室全景







振動臺全景

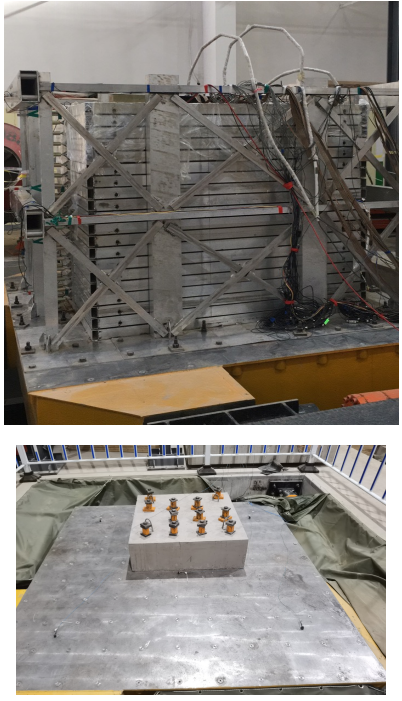

振動臺實驗

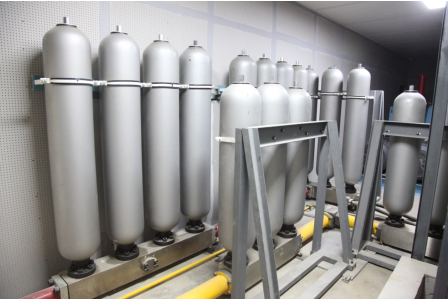

油源間







控制柜

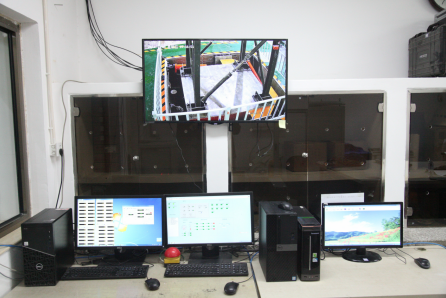

 控制室

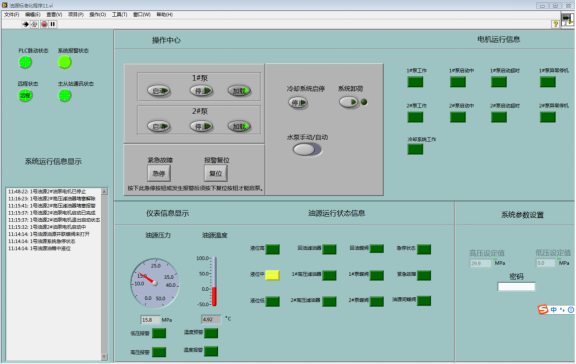

控制軟件界面







二、數據采集系統及傳感器簡介





數據采集系統：東華動測儀

通道數：148

采樣頻率：最高128KHz

用途：可采集應變、應力、位移等

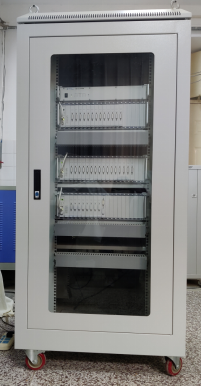

數據采集系統

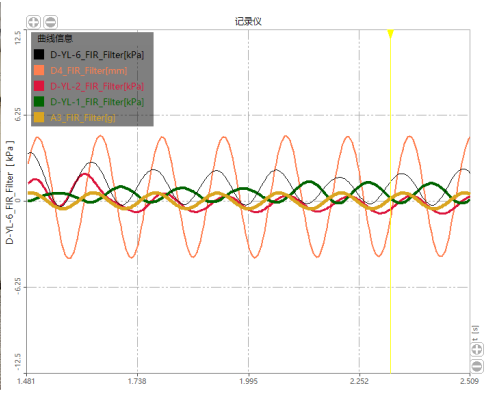

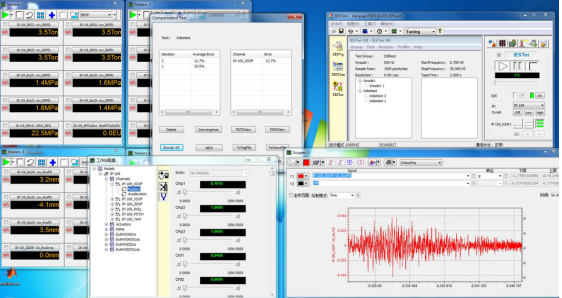

數據采集軟件界面





SAA陣列式位移傳感器

測點數：5根（每根16個測點）

用途：采集加速度、位移







SAA傳感器

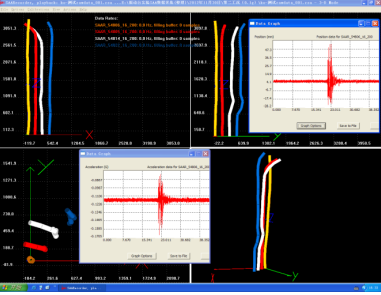

SAA軟件界面







SAA采集結果



光纖光柵解調儀

通道數: 4通道

波長范圍: 1520-1580 nm

波長精度: 1pm

波長穩定性: 2 pm 基本 5 pm 最大

波長重復性: 1 pm （全速）0.05 pm (100平均 )

動態范圍: 25dB

掃描頻率: 1000Hz（4通道模式）

接頭: FC/APC

輸入電壓:  7-36VDC

用途：光纖光柵應變傳感器、溫度傳感器、加速度計、位移傳感器、壓力傳感器和其他類型光柵傳感器的解調

加圖





光纖光柵解調儀





分光器

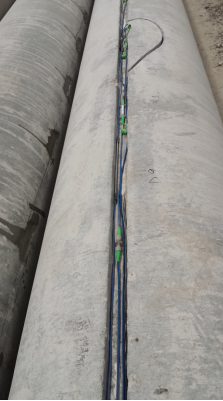

光纖光柵傳感器埋設





光纖光柵傳感器尾絲處理

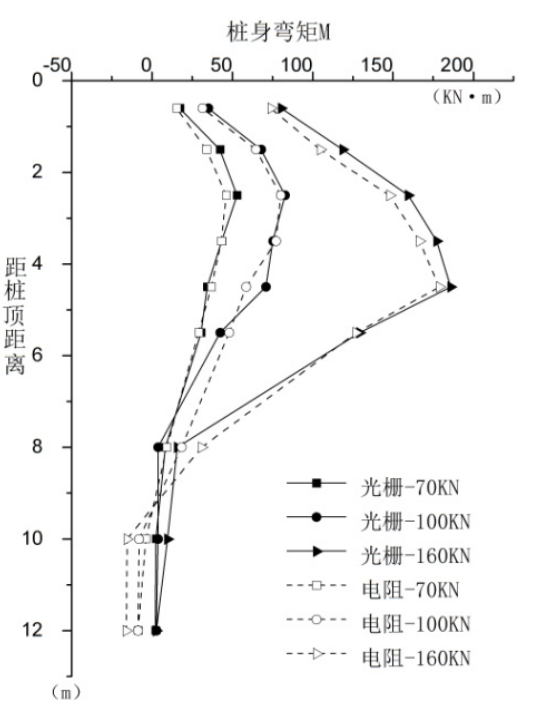

測試結果

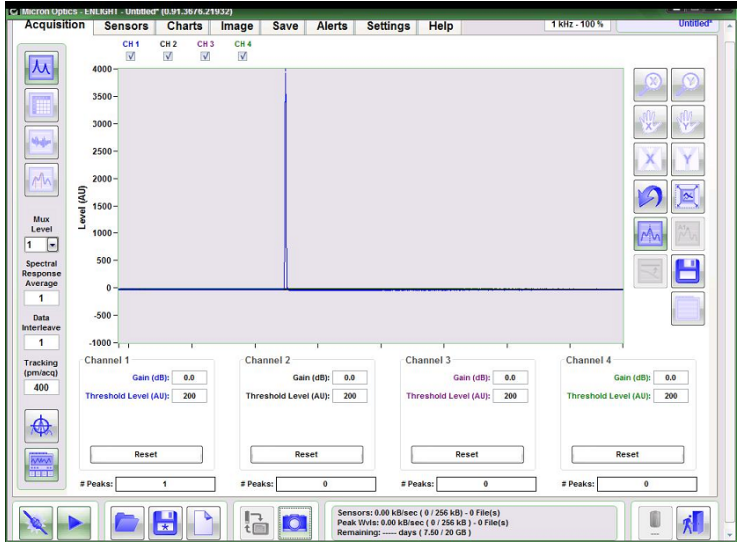

軟件界面

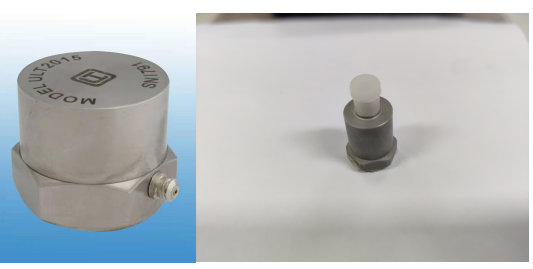

加速度傳感器

量程：±2g、±10g、±100g、±1000g

方向：單軸向

幅值線性：≤1%

恒流源：2-20.4mA

輸出偏壓：8-12VCD

頻率范圍：0.1-1500Hz







位移傳感器（激光類）

測量范圍：±15mm、±35mm、±200mm、80-300mm

重復精度：30-200μm

直線性：±0.1-0.2%F.S.

溫度特性：0.03%F.S./℃

光源：紅色半導體激光

電源電壓：12-24V DC±10% 脈動P-P%

模擬輸出：電壓輸出范圍0V-5V，輸出阻抗100Ω

           電流輸出范圍：4mA-20mA，負載阻抗300Ω

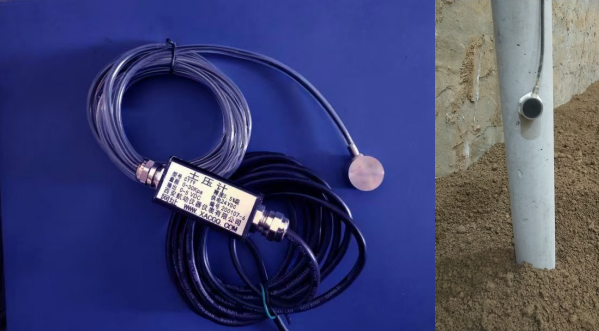

土壓力盒

量程：50Kpa、100Kpa

頻響：1KHz

測量介質：土壤、沙子、泥漿、瀝青等

分辨率：0.01%

精 度：0.1%FS

滿量程輸出：0～5V

供電：24VDC

使用溫度范圍： 0～60℃
